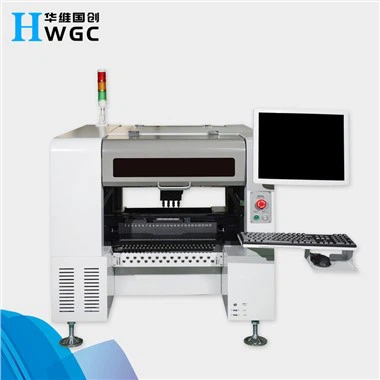

Robusztus PICKANDPLACEMACHINE a hosszú távú teljesítményért

Elhelyező fejek száma

4 (nagy pontosságú)

IC tálcák száma

48

Etetők száma

50/44 (8 mm-es adagolótól függően)

Pozícionálási pontosság

0,01 mm

Ismételt szerelési pontosság

0,05 mm

Szerelési sebesség-ellenállás tartomány

5000-8000Db/h kapacitáskomponensek

Alkalmazható komponensek

ellenállás, kondenzátor, chip, lámpaperem 0201-30*30 mm stb.

Maximális támogatott PCB terület

50*50mm-(50F)350*190mm /(44F)350*260mm

Etetők

elektromos adagoló, pneumatikus adagoló, vibrációs adagoló, IC tálca stb.

Felismerési eszközök

mark kamera x1,gyors felismerő kamera x4,nagy pontosságú kamera x1

Az alkalmazható alkatrészek maximális magassága

7 mm-nél kisebb vagy azzal egyenlő

PCB továbbítási mód

háromlépcsős belépés, automatikus csatlakozás balról jobbra, automatikus PCB pozicionálás

Mark Positioning

kézi / automata

Programozási módszer

automatikus programozás a PCB koordináták kézi importálása után

Vezérlő rendszer

HuaweiGuochuang vezérlőrendszer

Az XY tengely maximális lépéshossza

629mm*679mm

Az XY tengely nyomai

lineáris mozgásvezető plusz csavarhúzó

Az XY tengely mozgásmódja

görbe és vonal gyorsulásának és lassításának intelligens összekapcsolása, integrált lineáris interpolációs algoritmus.

Vezérlő számítógép

ipari vezérlő számítógép nagy teljesítményű Intel processzorral

A sávok beállítási módja

elektromos

A fúvókapuffer tartománya

4,5 mm

A Z tengely maximális lépéshossza

20 mm

Az alkatrészek szögtartománya

±180 fok

Motor

AC szervo motor sorozat

Sofőr

nagy sebességű DSP meghajtó

Levegőellátási követelmények

olaj vízszűrő, nagyobb vagy egyenlő, mint 50 liter, porszűrő és légnyomás stabilizátor stb.

A fúvóka vákuumellátása

vákuumgenerátor, amely integrálja a nagy sebességű vákuumburst funkciót

A levegőellátási nyomás tartománya

0.5-0.7Mpa

OS

Független kutatás és fejlesztés Windows alapú SMT intelligens operációs rendszer

PCB szükséges

3-5mm feldolgozási él automatikus módban

Vision Display

17-hüvelykes ipari vezérlőkijelző

Kábel

tartós rugalmas kábel (10 milliószor)

Tápegység

220V 50/60Hz

Átlagos teljesítmény

600W

A gép méretei

asztali gép 1140*900*900mm
függőleges gép 900*1140*1340mm

Súly

(asztali gép)210kg (függőleges gép)280kg
