SMT HW{0}}T8-72/80F

A 8-fej szinkron elhelyezési technológiáját alkalmazva nagy sebességgel (11000 pont óránként), nagy pontossággal (±0,01 mm) és intelligens működéssel rendelkezik, támogatja a 0201 mikro{5}}komponenseket és a QFP/BGA közeli-tűs chipeket. 8 kamerás látórendszerrel felszerelt, egy kattintással programozható az automatikus optimalizáláshoz, és kompatibilis a 470 mm × 420 mm-es PCB kártyákkal. Olyan területeken alkalmazható, mint a fogyasztói elektronika, a LED-világítás és az autóelektronika, professzionális ütésálló és vízálló csomagolást biztosítva a szállítás biztonsága érdekében. Ez egy hatékony és stabil SMT-megoldás, amely sokféle gyártási igényt kielégít, magas költséghatékonysággal.

A szálláslekérdezés elküldése

A termék bemutatása

A négy-fej szinkron elhelyezési technológiát alkalmazva nagy sebességgel (12000 pont óránként), nagy pontossággal (±0,01 mm) és intelligens működéssel rendelkezik, támogatja a 0201 mikro-komponenseket és a QFP/BGA közeli-tűs chipeket. A 10-kamerás látórendszerrel felszerelve egy kattintással programozható az automatikus optimalizáláshoz, és kompatibilis a 470 mm × 420 mm-es PCB kártyákkal. Olyan területeken alkalmazható, mint a fogyasztói elektronika, a LED-világítás és az autóelektronika, professzionális ütésálló és vízálló csomagolást biztosítva a szállítás biztonsága érdekében. Ez egy hatékony és stabil SMT-megoldás, amely sokféle gyártási igényt kielégít, magas költséghatékonysággal.

Alapvető paraméterek

Prodoct Modell	HW-T8-72/80F
Patch pontosság	0,05 mm			Ismételje meg a pontosságot		0,05 mm
pozicionálási pontosság	0,01 mm			Folyamatos munkaidő		Can work continuously>24 óra leállás nélkül
Patch sebesség	9000-10000db/h
Patch terület	72F470*420mm tálca nélkül	730*300mm tálcával			Patch Scope		gyöngyök, dióda, trióda, SOT, 30 * 30 mm, 0,3 mm-nél nagyobb tűtávolság GFP, BGA stb., az idegen komponensek elfogadható vizuális testreszabása
		50*50mm
	80F470*360mm tálca nélkül	50*50mm
		430*220mm tálcával
Függőben lévő fejrendszer	A szívónyílások száma		8	takarmányozási rendszer		Az adagoló mennyisége		72/80 bit (a 8 mm-es Fida-ra vonatkozik)
	A fúvóka típusa		JUKI RUI alkalmazható			Az adagoló típusai		Elektromos adagoló, pneumatikus adagoló, vibrációs adagoló, IC tálca stb
	Alkatrész szög támogatás		±180 fok			adagoló típus		A YAMAHACL sorozatú adagolóhoz alkalmazható
	Elérhető elemmagasság		7 mm-nél kisebb vagy azzal egyenlő			Az IC-lemez száma		3 lemez (286 bit)
	Ugyanígy járj el		Dupla fejjel			IC lemez mérete		L460*Sz350mm
	Vákuum puffer tartomány		4,5 mm			Függőben lévő módszer		Anyagok automatikus optimalizálása
	Maximális út a Z tengelyen		20 mm			Az etetés módja		Kézi/automata felszedés

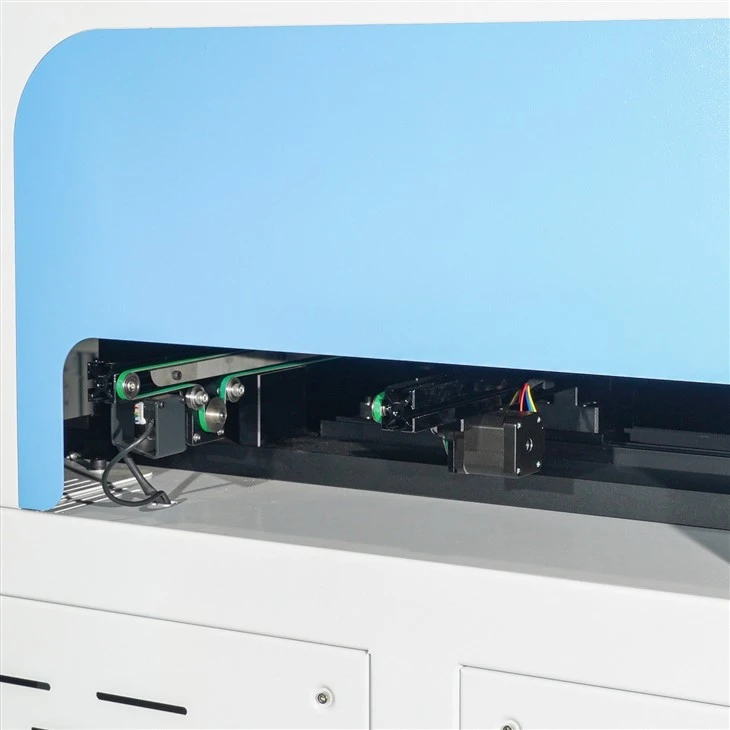

A PCB kártya átviteli rendszere	Alapvonal vastagsága		3 mm-nél kisebb vagy azzal egyenlő automata üzemmód 3-5mm feldolgozási él	gázellátó rendszer		Vákuumforrás		Vákuumgenerátor (nagy sebességű szünet vákuumkárosodással)
	Orbitális szabályozás		Kézi/elektromos automata szabályozás			Vákuumos mechanizmus		Nagy{0}}sebességű, nagy-áramú vákuumgenerátor az aktív megsemmisítéshez
	Átviteli mód		Alapértelmezésben balról jobbra, támogatja a csatlakozási funkció mindkét oldalát, egy szekciós kártya			Vérnyomás		0,5-0,7 mp
	biztonsági rendszer		Antisztatikus szállítószalag, transzfertábla érzékelő			A gázforrás követelményei		Az olaj-vízleválasztó berendezéshez legalább 60 liter külső porszűrő és nyomásstabilizáló berendezés szükséges
kinetikus vezérlőrendszer	operációs rendszer		A windows rendszerre alapozva önállóan fejlesztettük ki az intelligens operációs rendszert	látórendszer		Azonosítsa a felszerelést		1 Mark kamera, négy 8-sebességű felismerő kamera és 1 nagy pontosságú kamera
	Irányítsd a gazdagépet		nagy{0}}teljesítményű processzoros ipari vezérlőállomás			Indikátor		17 hüvelykes ipari vezérlő kijelző
	Vezetési rendszer		Nagy sebességű-DSP-meghajtó, AC szervomotor			Hogyan készítsünk fényképeket		Rögzített repülési páros központ
	Biztonsági rendszer		Vészleállító gomb, három{0}}színű riasztólámpa, nyitott fedél, lassú sebesség/leállítás			RM		8 fej egyszerre azonosítja és egyszerre veszi fel az anyagot
	XY maximális löket		645mm*680mm			Jelölje meg a pont azonosítását		Kézi / teljesen automatikus pozicionálás
	XY vezeti a pályát		Lineáris vezetősín + hengerlő/csiszoló huzalrúd (opcionális)			Biztonsági észlelés		Szivárgó anyag automatikus korrekciója, alkatrész Szög automatikus korrekciója, érvénytelen anyag automatikusan kidobott
	XY motorminta		Intelligens görbegyorsítási és -lassítási lineáris kapcsolat, egyenes beillesztési algoritmussal			Programozási módszer		Importálja a koordinátafájlt, egy{0}}kulcsos automatikus programozást, az optimális útvonaltervezést
	Gyakorolja a védelmet		Nagy kopásálló-tartálylánc és rugalmas kábel			Kompatibilis fájlformátum		A CSV / TXT fájlformátum közvetlenül importálható
Áramkör védelem	Szivárgásvédő, hőre keményedő héj, oldhatatlan, nem olvad; kiváló interfész, nincs repedés, szivárgásmegelőzés			Hatalom		AC 220V 50/60Hz 1000W
körvonal dimenzió	(Csomagolás előtt)L1375W1420H1400mm			Súly		(Csomagolás előtt) 500kg
	(Csomagolás után)L1470W1580H1550mm					(Csomagolás után)590kg

Alapvető előny

Nagy sebesség és hatékonyság, erős termelési kapacitással

Az elméleti csúcs 10 000 pont óránként, a tényleges termelés pedig stabilan 4000-6000 pont/óra (az alkatrészek összetettségétől függően). A négy-fejes szinkron rögzítéssel a hatékonyság messze meghaladja az egy-fejes vagy két{9}}fejes berendezésekét.

Az intelligens útoptimalizálás automatikusan kiszámítja a legjobb elhelyezési sorrendet, csökkenti az üresjárati időt, és javítja az általános sebességet.

Stabil és tartós, 24 órás folyamatos gyártással

Az ismételhetőségi pontosság 0,02 mm, ami biztosítja a 0201-es mikro-komponensek, QFN/BGA szorosan illeszkedő-chipek stb. nagy-precíziós rögzítését 98%-os vagy annál nagyobb hozam mellett.

Az importált alapkomponensek (Taiwan TBI vezetősínek, Panasonic szervomotorok) biztosítják a hosszú,-elakadás és eltérés nélküli működést, így alkalmassá teszi a folyamatos, éjjel-nappali gyártásra.

Több-funkció egy eszközben, erős kompatibilitás mellett

Támogatja a 0201-et a nagy alkatrészekhez, beleértve az ellenállásokat, kondenzátorokat, ledeket, QFP-t, SOP-t, SOJ-t, BGA-t stb., kielégítve a különféle iparágak, például a fogyasztói elektronika, a LED-világítás és az ipari vezérlés igényeit.

Gyors sorcsere, Feida (adagoló) rugalmas konfigurációja, kényelmes váltás kis tételek és több fajta között, csökkentve az állásidőt.

Intelligens és gondtalan,{0}}könnyen kezelhető

Teljesen automatikus egy-kattintásos programozás, az elhelyezési útvonalak automatikus optimalizálása, még a kezdők is gyorsan elkezdhetik a munkát, csökkentve a szakképzett munkaerőtől való függést.

Nagy{0}}felbontású látórendszer (6 kamerás konfiguráció), automatikusan korrigálja az alkatrészek helyzetét, csökkenti a kézi beavatkozást, és pontosabb rögzítést biztosít.

Energiatakarékosság és környezetvédelem, költségcsökkentés

A nagy-hatékonyságú áramellátó rendszer 20-30%-os energiát takarít meg a hagyományos felületre szerelhető technológiás (SMT) gépekhez képest, ami jelentősen csökkenti az áramköltségeket hosszú-távú használat esetén.

Alacsony-karbantartást igénylő kialakítás, a kulcsfontosságú alkatrészek hosszú élettartama, a fogyóeszközök csökkentett cseréjének gyakorisága és az alacsonyabb általános használati költség.

Termékeink

Fő funkciók

1. Nagy{0}}sebességű és precíz rögzítés

Négy-fejes szinkron felületi rögzítés: Négy rögzítőfej működik egyszerre, elméleti maximális sebessége 8000 pont óránként. A tényleges gyártás során a sebesség 4000-6000 pont/óra között stabil (az alkatrészek összetettségétől függően).

Nagy-pontos pozicionálás: 0,02 mm-es ismétlési pontosság, és a legkisebb felszerelhető alkatrész 0201 (0,3 mm) ultra{4}}

Vizuálisan precíz igazítás: 6 ipari kamerával (köztük egy 5- megapixeles nagyfelbontású kamerával) felszerelve automatikusan korrigálja az alkatrészek helyzetét és szögét

2. Széles körű komponens-kompatibilitás

Többféle csomagolás támogatása

Hagyományos alkatrészek: 0201-5050 ellenállások és kondenzátorok

IC chipek: SOP, SOJ, QFP, QFN, BGA (maximális támogatás 45×45 mm)

Speciális alkatrészek: LED-gyöngyök, szabálytalan -formájú alkatrészek stb

Többféle adagolási mód: Támogatja a 8 mm-es/12 mm-es/16 mm-es szalagra{3}}szerelt adagolót, a csőre szerelt- és a panelre szerelt{5}}komponenseket

3. Intelligens termelésirányítás

Intelligens útoptimalizálás: Automatikusan kiszámítja az optimális elhelyezési sorrendet az üresjárati idő csökkentése érdekében

Valós idejű felügyeleti rendszer:{0}}A termelési adatok megjelenítése, automatikus riasztás rendkívüli helyzetekre

4. Rugalmas gyártási konfiguráció

Gyors kábelcsere: A feida rack gyorsan cserélhető, és a kapcsolási idő kis tételeknél és többféle fajtánál kevesebb, mint 15 perc

Rugalmas kártyaméret: Akár 505 mm × 430 mm-es PCB kártyákat támogat

Az anyagállomás nagy kapacitása: A szabványos konfiguráció 44–50 8 mm-es adagolópozíciókat tartalmaz (bővíthető)

5. Energiatakarékos-és környezetbarát kialakítás

Nagy-hatékonyságú áramellátó rendszer: 20–30% energiát takarít meg a hagyományos berendezésekhez képest

Alacsony-zajszint: < 65 decibel, műhelykörnyezetben használható

Intelligens alvó üzemmód: Készenléti módban automatikusan csökkenti az energiafogyasztást

Tipikus alkalmazási területek

LED világítási ipar

LED-es világító tábla rögzítése: Alkalmas LED-gyöngyök, például 3528 és 5050 hatékony rögzítésére, és támogatja a nagy-méretű világítótáblákat (505 mm × 430 mm-ig).

Kültéri kijelzők: Stabilan rögzíthetők a LED-modulok, hogy megfeleljenek a reklámképernyők, közlekedési jelzőlámpák stb. gyártási követelményeinek.

Szórakoztató elektronika

Kisméretű PCB kártyák precíziós rögzítése okos hordható eszközökhöz, például okosórákhoz és Bluetooth fejhallgatókhoz.

Háztartási készülék vezérlőkártya: Támogatja a hagyományos ellenállásokat és kondenzátorokat, mint például a 0402-1206 és az SOP chipek, alkalmasak távirányítókhoz és intelligens otthoni vezérlőmodulokhoz.

Ipari vezérlés és autóelektronika

Ipari vezérlésű alaplap: Felszerelhető olyan közeli-tűs chipekkel, mint a QFP és BGA (0,5 mm-es osztás), amelyek megfelelnek a PLCS, szervomeghajtók stb. követelményeinek.

Autóelektronika: Alkalmas tolatóradarok, járműlámpák vezérlőpaneleinek, stb. közepes és kis sorozatú gyártására.

Vállalati előnyök

Erős technikai erő

Erős K+F csapat: Van egy K+F csapatunk, amely vezető mérnökökből áll, gazdag iparági tapasztalattal és műszaki felhalmozással.

Az alaptechnológiák egymástól függetlenül vezérelhetők: Áttörések történtek az olyan alapvető technológiai területeken, mint a mozgásvezérlés, a vizuális felismerés és a szoftveralgoritmusok, független kutatást és fejlesztést valósítottak meg, és megtörték az iparágon belüli technológiai monopóliumot.

Kiemelkedő termékminőség

Szigorú minőségirányítási rendszer: Eleget tettünk az EU CE minőségirányítási rendszer tanúsítványának. A nyersanyagbeszerzéstől a gyártásig és a gyártásig minden kapcsolatot szigorúan ellenőrzünk a stabil és megbízható termékminőség biztosítása érdekében.

Fejlett gyártási folyamat: fejlett moduláris tervezési és gyártási folyamatot alkalmaznak, és a kulcsfontosságú alkatrészek mindegyike jól ismert márkáktól származik, hogy biztosítsák a berendezés stabilitását és megbízhatóságát.

Komplett szerviz rendszer

Teljes körű értékesítés utáni-szolgáltatási rendszer: Globális vevőszolgálati-hálózatot hoztak létre, amely 7* 24 órás online műszaki támogatást nyújt, és 2 órán belül válaszol az ügyfelek igényeire.

Professzionális szervizcsapat: Tapasztalt szervizmérnökökből álló csapatunk van, akik időben és hatékony műszaki támogatást és megoldásokat tudnak nyújtani ügyfeleinknek.

Személyre szabott szolgáltatások: Személyre szabott termékeket és szolgáltatásokat nyújt az ügyfelek igényei alapján, hogy megfeleljen az egyéni igényeknek.

Erős piaci versenyképesség

Független kutatás és fejlesztés, költségcsökkentés: Az alapvető technológiákat egymástól függetlenül fejlesztették ki, hatékonyan csökkentve a gyártási költségeket, és a termékek magas költséghatékonysággal rendelkeznek.

Dedikált szolgáltatás és gyors reagálás: Képes gyorsan reagálni az ügyfelek igényeire és csökkenteni költségeiket.

Jó márka hírneve

Számos sikeres eset van: A terméket számos jól ismert vállalkozásban sikeresen alkalmazták{0}}, és széles körű elismerést kapott.

Jó hírnév az iparágban: Jó hírnévnek és hitelesnek örvend az iparágon belül, és az ügyfelek megbízható partnere.

Csomagolás szerkezete

Réteg	Anyagok és folyamat	Funkció leírása
Belső réteg	Antisztatikus PE fólia + buborékzsák	Nedvességálló-és ütéselnyelő, megakadályozza a felületi karcolásokat
Középső réteg	5 cm vastag EPE gyöngypamut egyedi formázott sarokvédők	Pontosan beburkolja a géptestet, párnázza a kritikus alkatrészeket (pl.
Külső réteg	Export-minőségű fertőtlenítő-rétegelt lemez tok	Nyomásálló-és leejtésálló-, megfelel a 海运/légi szállítási vibrációs teszteknek

Védelem típusa	Megvalósítási módszer
Nedvesség megelőzése	Nedvszívó a belsejében (nedvesség<10%RH) + Anti-rust paper (for metal components)
Borulásgátló-kialakítás	↑↑↑ Súlypont jelek a házon + Beépített -L- alakú fém rögzítőkonzolok
An-antisztatikus csomagolás	Precíziós nyomtatott áramköri lapok/szervomotorok külön-külön, antisztatikus alumínium fóliatasakokban
